六角穴付きボルト

材質:　機械構造用合金鋼鋼材　JIS G 4053 SCM435

等級:　部品等級A

　　　機械的性質による等級　強度区分12.9(M20以下の生地品)　10.9(M22以上・および全サイズの電気亜鉛めっき品)

表面処理:　黒色酸化皮膜、電気亜鉛めっき

ねじの種類:　一般メートルねじ(並目)　JIS B 0205

ねじの等級:　6g(10.9)　5g6g(12.9)

*電気亜鉛めっきを施した品物については、4hをねじの最大許容寸法とする。


図1 寸法図

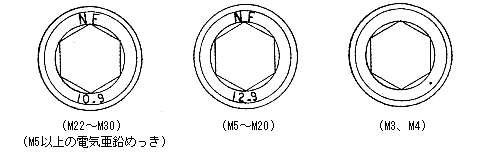

図2 頭部の表示

表1 各種寸法規格(L関連以外)

ねじの呼び(d) M3 M4 M5 M6 M8 M10 M12 M14 M16 (M18) M20 (M22) M24 M30
p ねじのピッチ 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3.5
b (参考寸法) 18 20 22 24 28 32 36 40 44 48 52 56 60 72
dk 最大 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 24.33 27.33 30.33 30.39 36.39 45.39
最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 26.67 29.67 32.61 35.61 44.61
da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4 33.4
ds 最大(基準寸法) 3 4 5 6 8 10 12 14 16 18 20 22 24 30
最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73 15.73 17.73 19.67 21.67 23.67 29.67
e 最小 2.873 3.444 4.583 5.723 6.863 9.149 11.429 13.716 15.996 15.996 19.437 19.437 21.734 25.154
lf 最大 0.51 0.6 0.6 0.68 1.02 1.02 1.45 1.45 1.45 1.87 2.04 2.04 2.04 2.89
k 最大(基準寸法) 3 4 5 6 8 10 12 14 16 18 20 22 24 30
最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 23.48 29.48
r 最小 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s 呼び(基準寸法) 2.5 3 4 5 6 8 10 12 14 14 17 17 19 22
最大 2.580 3.080 4.095 5.140 6.140 8.175 10.175 12.212 14.212 14.212 17.230 17.230 19.275 22.275
最小 2.520 3.020 4.020 5.020 6.020 8.025 10.025 12.032 14.032 14.032 17.050 17.050 19.065 22.065
t 最小 1.3 2 2.5 3 4 5 6 7 8 9 10 11 12 15.5
v 最大 0.3 0.4 0.5 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.2 2.4 3
dw 最小 5.07 6.53 8.03 9.38 12.33 15.33 17.23 20.17 23.17 25.87 28.87 31.81 34.81 43.61
w 最小 1.15 1.4 1.9 2.3 3.3 4 4.8 5.8 6.8 7.7 8.6 9.5 10.4 13.1

表2-1 取扱サイズと寸法規格(L関連)(M3〜M12)

*★マークのサイズは、全ねじサイズとなります。

*下線表記のサイズは、別途全ネジ品も取扱がございます。

首下長さ(l) M3 M4 M5 M6 M8 M10 M12
呼び長さ 最小 最大 ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大
5 4.76 5.24 ★ ★ ★ ★
6 5.76 6.24 ★ ★ ★ ★ ★ ★
8 7.71 8.29 ★ ★ ★ ★ ★ ★ ★ ★
10 9.71 10.29 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
12 11.65 12.35 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
14 13.65 14.35 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
15 14.65 15.35 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
16 15.65 16.35 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
18 17.65 18.35 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
20 19.58 20.42 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
22 21.58 22.42 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
25 24.58 25.42 4.5 7 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
28 27.58 28.42 ★ ★ ★ ★ ★ ★
30 29.58 30.42 9.5 12 6.5 10 4 8 ★ ★ ★ ★ ★ ★ ★ ★
32 31.5 32.5 ★ ★
35 34.5 35.5 14.5 17 11.5 15 9 13 6 11 ★ ★ ★ ★ ★ ★
40 39.5 40.5 19.5 22 16.5 20 14 18 11 16 5.75 12 ★ ★ ★ ★
45 44.5 45.5 19 23 16 21 10.75 17 5.5 13 ★ ★
50 49.5 50.5 24 28 21 26 15.75 22 10.5 18 ★ ★
55 54.4 55.6 26 31 20.75 27 15.5 23 10.25 19
60 59.4 60.6 34 38 31 36 25.75 32 20.5 28 15.25 24
65 64.4 65.6 39 43 36 41 30.75 37 25.5 33 20.25 29
70 69.4 70.6 44 48 41 46 35.75 42 30.5 38 25.25 34
75 74.4 75.6 49 53 46 51 40.75 47 35.5 43 30.25 39
80 79.4 80.6 54 58 51 56 45.75 52 40.5 48 35.25 44
85 84.3 85.7 59 63 56 61 50.75 57 45.5 53 40.25 49
90 89.3 90.7 61 66 55.75 62 50.5 58 45.25 54
首下長さ(l) M3 M4 M5 M6 M8 M10 M12
95 94.3 95.7 66 71 60.75 67 55.5 63 50.25 59
100 99.3 100.7 71 76 65.75 72 60.5 68 55.25 64
105 104.3 105.7 70.75 77 65.5 73 60.28 69
110 109.3 110.7 75.75 82 70.5 78 65.25 74
115 114.3 115.7 80.75 87 75.5 83 70.25 79
120 119.3 120.7 85.75 92 80.5 88 75.25 84
125 124.2 125.8 90.75 97 85.5 93 80.25 89
130 129.2 130.8 95.75 102 90.5 98 85.25 94
135 134.2 135.8 100.75 107 95.5 103 90.25 99
140 139.2 140.8 105.75 112 100.5 108 95.25 104
145 144.2 145.8 110.75 117 105.5 113 100.25 109
150 149.2 150.8 115.75 122 110.5 118 105.25 114
155 154.2 155.8 115.5 123 110.25 119
160 159.2 160.8 120.5 128 115.25 124
165 164.2 165.8 125.5 133 120.25 129
170 169.2 170.8 130.5 138 125.25 134
175 174.2 175.8 135.5 143 130.25 139
180 179.2 180.8 140.5 148 135.25 144
185 184.1 185.9 140.25 149
190 189.1 190.9 150.5 158 145.25 154
195 194.1 195.9 150.25 159
200 199.1 200.9 160.5 168 155.25 164
首下長さ(l) M3 M4 M5 M6 M8 M10 M12

表2-2 取扱サイズと寸法規格(L関連)(M14〜M30)

*★マークのサイズは、全ねじサイズとなります。

*下線表記のサイズは、別途全ネジ品も取扱がございます。

首下長さ(l) M14 M16 (M18) M20 (M22) M24 M30
呼び長さ 最小 最大 ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大 		ls
最小 		lg
最大
25 24.58 25.42 ★ ★
30 29.58 30.42 ★ ★ ★ ★ ★ ★
35 34.5 35.5 ★ ★ ★ ★ ★ ★
40 39.5 40.5 ★ ★ ★ ★ ★ ★ ★ ★
45 44.5 45.5 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
50 49.5 50.5 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
55 54.4 55.6 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
60 59.4 60.6 10 20 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
65 64.4 65.6 15 25 11 21 4.5 17 ★ ★ ★ ★ ★ ★ ★ ★
70 69.4 70.6 20 30 16 26 9.5 22 ★ ★ ★ ★ ★ ★ ★ ★
75 74.4 75.6 25 35 21 31 14.5 27 10.5 23 ★ ★ ★ ★ ★ ★
80 79.4 80.6 30 40 26 36 19.5 32 15.5 28 11.5 24 ★ ★ ★ ★
85 84.3 85.7 35 45 31 41 24.5 37 20.5 33 16.5 29 ★ ★ ★ ★
90 89.3 90.7 40 50 36 46 29.5 42 25.5 38 21.5 34 15 30 ★ ★
95 94.3 95.7 45 55 41 51 34.5 47 30.5 43 26.5 39 20 35 ★ ★
100 99.3 100.7 50 60 46 56 39.5 52 35.5 48 31.5 44 25 40 ★ ★
105 104.3 105.7 51 61 40.5 53 36.5 49 30 45 15.5 33
110 109.3 110.7 56 66 49.5 57 45.5 58 41.5 54 35 50 20.5 38
115 114.3 115.7 61 71 50.5 63 46.5 59 40 55 25.5 43
120 119.3 120.7 66 76 55.5 68 51.5 64 45 60 30.5 48
首下長さ(l) M14 M16 (M18) M20 (M22) M24 M30
125 124.2 125.8 71 81 60.5 73 56.5 69 50 65 35.5 53
130 129.2 130.8 76 86 65.5 78 61.5 74 55 70 40.5 58
135 134.2 135.8 81 91 70.5 83 66.5 79 60 75
140 139.2 140.8 86 96 75.5 88 71.5 84 65 80 50.5 68
145 144.2 145.8 91 101 80.5 93 76.5 89 70 85
150 149.2 150.8 96 106 85.5 98 81.5 94 75 90 60.5 78
155 154.2 155.8 101 111 90.5 103
160 159.2 160.8 110 120 106 116 95.5 108 85 100 70.5 88
165 164.2 165.8 111 121 100.5 113
170 169.2 170.8 116 126 105.5 118 95 110 80.5 98
175 174.2 175.8 121 131 110.5 123
185 184.1 185.9 131 141 120.5 133
190 189.1 190.9 136 146 125.5 138 115 130 100.5 118
195 194.1 195.9 141 151 130.5 143
200 199.1 200.9 146 156 135.5 148 125 140 110.5 128
210 209.1 210.9 156 166 145.5 158 135 150 120.5 138
220 219.1 220.9 166 176 155.5 168 145 160 130.5 148
230 229.1 230.9 176 186 165.5 178 155 170 140.5 158
240 239.1 240.9 186 196 175.5 188 165 180 150.5 168
250 249.1 250.9 196 206 185.5 198 175 190 160.5 178
首下長さ(l) M14 M16 (M18) M20 (M22) M24 M30
